Puncher Crash 130

Установка для прокладки и замены подземных труб большого диаметра

Длина прокладки: до 150 метров
Диаметр прокладываемых труб: до 630 мм
Диаметр разрушаемых труб: до 600 мм
Тяговое усилие: 130 тонн
Крутящий момент на вращателе: 5000 Н/м

Доставка в любую точку РФ и СНГ

Гарантия до 2 лет

Коммерческое предложение на установку Puncher Crash 130

Отправим подробное описание, конечную стоимость и условия поставки оборудования под Ваши задачи в течение 10 минут!

Описание установки:

Puncher Crash 130 - мощная многофункциональная установка с тяговым усилием 130 тонн

Она предназначена для прокладки и замены подземных коммуникаций большого диаметра на длину до 150 метров в грунтах I-IV категории под автодорогами, трамвайными путями, железнодорожными насыпями, болотистыми грунтами и лесными массивами.

С помощью данной установки вы сможете прокладывать новые коммуникации диаметром до 630 мм и менять изношенные трубы диаметром до 600 мм методом разрушения.

Расширение скважины выполняется методом статического уплотнения грунта вокруг расширителя. Это позволяет проводить работу в любое время года в температурном диапазоне от -20 до +40С без использования расходных материалах, таких как бентонит и вода.

Установка оснащена механизированным податчиком штанг, который позволяет осуществлять подачу штанг в рабочую зону при помощи пульта управления. полностью исключая физические нагрузки персонала.

Скручивание / раскручивание штанг осуществляется при помощи гидровращателя и гидравлического зажима штанг, что также повышает удобство и эффективность работы буровой бригады.

Установка работает от автономной маслостанции, которая оснащена дизельным двигателем мощность 81 л.с.

водопровод

Типы прокладываемых коммуникаций:

канализация

газопровод

электрический кабель

кабель связи

футляры для всех типов коммуникаций

чугунные

Типы разрушаемых труб:

стальные

керамические

пластиковые

асбестоцементные

Конструктивные особенности установки PUNCHER CRASH 130

Трехпоточная гидравлическая система

• один поток идет на выдвижение гидроцилиндров
• второй на гидровращатель
• третий (вспомогательный) на малоскоростные операции: подача и зажим штанг

Комплект БРС закрытого типа
(Flat Face)

Позволяют быстро отсоединить маслостанцию от установки прокола. Обеспечивают защиту механизмов соединения от попадания грязи.

Тяговое усилие при обратной протяжке 130 тонн

Два гидроцилиндра развивают тяговое усилие 130 тонн. Данного усилия достаточно для замены труб диаметром до 600 мм.

Двигатель, мощностью 81 л.с.

Дизельным двигателем ММЗ-243-1728 оснащенный: радиатором с увеличенной теплоотдачей, Чешским ТНВД Моторпал, соленоидом управления декомпрессором для продолжительной работы в суровых условиях.

Гидравлический вращатель с крутящим моментом 5000 Н/м

Вращатель оснащен двумя гидромоторами героторного типа, которые позволяют развивать крутящий момент до 5000 Н/м. Такой крутящий момент необходим для проворота тяжолой буровой колонны при пилотировании. Также вращатель используется для скручивания/раскручивания буровых штанг.

Приборная панель

Маслостанция оснащена приборной панелью, на которой расположены:
• рычаг управления оборотами двигателя
• тахометр со встроенным счетчиком моточасов
• указатель давления масла
• указатель температуры охлаждающей жидкости
• вольтметр
• замок зажигания

Гидравлический зажим штанг

Надежно фиксирует буровую штангу при операциях скручивания/раскручивания буровой колонны.

Механизированный податчик штанг

Специальный узел, который позволяет осуществлять подачу буровых штанг в рабочую зону. Управление податчиком происходит при помощи пульта управления. Исключает физический труд персонала.

Конструктивные особенности оборудования:

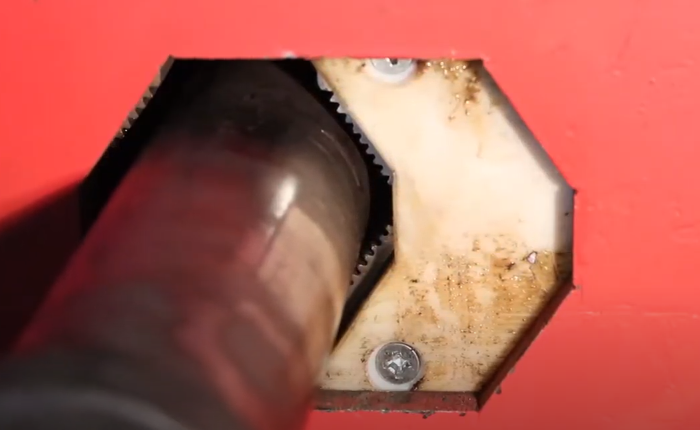

Полиамидные направляющие

Движение каретки осуществляется по направляющим из графитонаполненного полимера. Это повышает износостойкость деталей к истиранию и увеличить срок службы.

Диаметр прокладываемых труб: до 630 мм
Диаметр разрушаемых труб: до 600 мм
Длина прокладки: до 150 м
Тяговое усилие: 130 т
Усилие при пилотировании: 40 т
Крутящий момент на вращателе: 5000 Н/м
Максимальная скорость вращения: 60 об/мин
Давление гидросистемы: 200 бар
Мощность двигателя: 81 л.с.
Скорость складывания каретки: до 6 м/мин

Технические характеристики Puncher Сrash 130:

Скорость выдвижения каретки: до 2,22 м/мин
Вес узла задавливания: 2500 кг
Габариты узла задавливания: 3000х1250х750 мм
Вес маслостанции: 900 кг
Габариты маслостанции: 2200х1070х1200 мм
Длина штанги (без резьбовой части): 700 мм
Диаметр штанги (замок/тело): 90 / 55 мм
Подача штанг в рабочую зону: механизированный податчик
Скручивание/раскручивание штанг: Гидравлический зажим + гидровращатель

Комплектуем оборудование всем необходимым дополнительным инструментом для выполнения работ по прокладке коммуникаций:

Буровые штанги

Ими вы будете осуществлять прокол под землей и затягивать прокладываемую трубу. Выполнены из цельного прутка стали 30ХГСА.

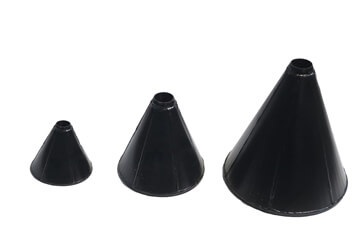

Уплотняющие расширители

Они предназначены для формирования скважины перед затягиваемой трубой. Под каждый диаметр трубы подбирается соответствующий конусный расширитель.

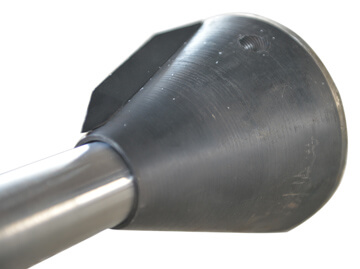

Захваты для труб ПНД

Применяются для фиксации труб ПНД за буровой колонной при обратной затяжке. Фиксация осуществляется при помощи болтовых соединений.

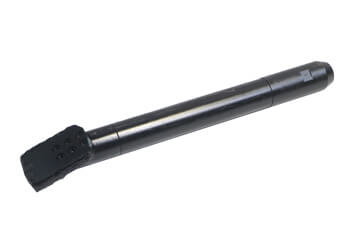

Пилотный бур

Пилотный бур с торцевой загрузкой зонда обеспечивает плотную фиксацию зонда в корпусе. Боковые прорези на корпусе обеспечивают хороший уровень сигнала для контроля расположения инструмента, посредством системы локации.

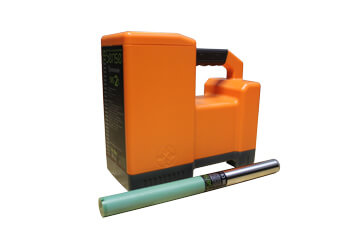

Локационная система управления

Наличие мощного гидравлического вращателя в совокупности с локационной системой позволяют осуществлять полноценное управление буровой колонной и прокладывать коммуникации на длину до 150 метров.

Режущие расширители

Расширитель оснащенный сменным ножом из высокопрочной стали. Применяется при разрушении труб.

Сталь 30ХГСА

Среднелегированная конструкционная сталь. Содержит повышенное количество углерода и легирована кремнием, марганцем и хромом. Это придает стали повышенную твердость и прочность без потери пластичности, а также увеличивает восприимчивость к закаливанию.
